CAB Hermes+ 4114,4214,4414,4014,4016,4314,4316,3014,3016,4714,5114,5116贴标手臂及剥离模块
CAB Hermes+ 4114贴标手臂------------------------------------------------------CAB Hermes+ 4214贴标手臂
CAB Hermes+ 4414贴标手臂--------------------------------------------------CAB Hermes+ 5114,5116剥离模块
CAB Hermes+ 4014,4016贴标手臂-------------------------------------------------CAB Hermes+ 4314,4316贴标手臂
CAB Hermes+ 3014,3016贴标手臂--------------------------------------------------CAB Hermes+ 4714贴标手臂
产品导览：
适用 Hermes+2 及Hermes+4 的压贴或吹贴手臂
Hermes+2 and Hermes+4. 是专为极小标签到一般尺寸标签所设计的贴标应用。垫片已就位于剥離位置上方，可直接吸附转移标签。精密的移转路径使标签正确地黏贴或吹贴于产品上。
型号 4114: 透过水平式自剥離位置移转标签至垫片上，并上下垂直运作贴标手臂将标签黏贴于产品上。
型号 4214: 贴标手臂的垫片从标签剥離位置吸附标签后，可水平旋垫片(最多旋转角度200°)后再垂直下贴标签于产品上。
型号 4414: 透过水平式调整Ｘ轴跟Ｙ轴的垫片位置再并黏贴标签至产品上。兩种方向最多可各平移±8 mm。
适用Hermes+4 and Hermes+6的贴标手臂
贴标手臂系列包括有垂直下贴式、垂直上贴式，或水平侧贴式黏贴标签于产品上。垫片可依标签尺寸客制。根据不同的贴标物体表面，垫片表面可以选择是一般标准硬面，加装泡棉缓冲贴片或是加装弹簧伸缩。以下这些贴标机种皆适用于 Hermes+4 及 Hermes+6.
型号 4014/4016: 适用于大尺寸标签，对于不平整的贴标物体表面，可选择加装弹簧的垫片。
型号 4314/4316: 适用于大尺寸标签及不平整的贴标物体表面以加装弹簧的垫片调整贴标高度落差。
摆动式贴标手臂 型号 3014/3016: 标签可以由上方,后面,正面及侧面贴标。

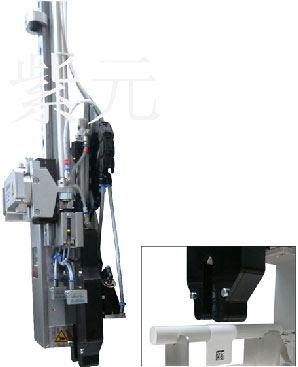

旗标式贴标手臂 型号 4714: 旗标式贴标手臂适用于对折标签黏贴于产品上，尤其是圆弧状产品，像是线材等等。
剥離模块 适用Hermes+4 and Hermes+6
剥離模块 型号 5114/5116: 机械式剥纸贴标模块。打印速度必须与输送带速度配合。
功能说明：
1. 操作生命长
传动汽缸装置采用滚珠轴承，低磨损。
2. 满足不同贴标物体高度
可调整气压圆柱贴标于不同高度的各类产品。出厂所标准配备之气压圆柱亦有不同高度 200/300/400mm 之选择。其他尺寸请洽询。
3. 高可靠度
透过传感器监测可调整气流、真空压力、
与下压速度。
4. 即时贴标
适用于标签高度为25-200mm及宽度为20-116mm。
5. 保护外盖
传动气缸组件是为保护外盖所包覆，cab 也可提供下方贴标产品运作时的保护装置。
6. 贴标机可移式设计
可简易快速地安装于条码打印机，方便零件更换，或保养工作。
规格资料：
贴标手臂 型号 4114
标签宽度 :
Hermes+2: 压 贴 4 - 58 mm, 吹 贴 10 - 58 mm
Hermes+4: 压 贴 10 - 114 mm, 吹 贴 10 - 114 mm
标签高度 :
压 贴 : 4 - 80 mm
吹 贴 : 10 - 80 mm
自条码打印机座以下可贴标距离(手臂长度 ) :
200 mm up to: 135 mm (压 贴 ), 140 mm (吹 贴 )
300 mm up to: 235 mm (压 贴 ), 240 mm (吹 贴 )
400 mm up to: 335 mm 压 贴 ), 340 m (吹 贴 )
贴标手臂 型号 4214
标签宽度 :
Hermes+2: 压 贴 4 - 58 mm, 吹 贴 10 - 58 mm
Hermes+4: 压 贴 4 - 80 mm, 吹 贴 10 - 80 mm
标签高度 :
压 贴 : 4 - 40 mm
吹 贴 : 10 - 40 mm
自条码打印机座以下可贴标距离(手臂长度 ) :
200 mm up to: 135 mm (压 贴 ), 140 mm (吹 贴 )
300 mm up to: 235 mm (压 贴 ), 240 mm (吹 贴 )
400 mm up to: 335 mm (压 贴 ), 340 mm (吹 贴 )
贴标手臂 型号 4414
标签宽度 :
Hermes+2: 压 贴 4 - 58 mm, 吹 贴 10 - 58 mm
Hermes+4: 压 贴 4 - 114 mm, 吹 贴 10 - 114 mm
标签高度 :
压 贴 : 4 - 80 mm
吹 贴 : 10 - 80 mm
自条码打印机座以下可贴标距离(手臂长度 ) :
200 mm up to: 135 mm (压 贴 ), 140 mm (吹 贴 )
300 mm up to: 235 mm (压 贴 ), 240 mm (吹 贴 )
400 mm up to: 335 mm (压 贴 ), 340 mm (吹 贴 )
贴标手臂 型号 4014/4016
标签宽度 :
Hermes+4: 压 贴 20 - 114 mm, 压贴加装弹簧 80 -114, 吹 贴 20 - 114 mm, 滚 贴 25-114 mm
Hermes+6: 压 贴 50 - 174 mm, 压贴加装弹簧 80 -174, 吹贴请洽询 , 滚 贴 50-174 mm
标签高度 :
压 贴 : 20 - 210 mm
压贴加装弹簧 : 80 - 210 mm
吹 贴 : 20 - 100 mm
滚 贴 : 80 - 250 mm
自条码打印机座以下可贴标距离(手臂长度 ) :
200 mm up to: 135 mm (压 贴 ), 130 mm (压贴加装弹簧 ), 140 mm (吹 贴 ), 160 mm (滚 贴 )
300 mm up to : 235 mm (压 贴 ), 230 mm (压贴加装弹簧 ), 240 mm (吹 贴 ), 260 mm (滚 贴 )
400 mm up to: 335 mm (压 贴 ), 330 mm (压贴加装弹簧 ), 340 mm (吹 贴 ), 360 mm (滚 贴 )
贴标手臂 型号 4314/4316
标签宽度 :
Hermes+4: 压贴加装弹簧 100 - 114 mm
Hermes+6: 压贴加装弹簧 100 - 174 mm
标签高度 :
压贴加装弹簧 : 100 - 250 mm
自条码打印机座以下可贴标距离(手臂长度 ) :
200 mm up to: 135 mm (压贴加装弹簧 )
300 mm up to: 235 mm (压贴加装弹簧 )
400 mm up to: 335 mm(压贴加装弹簧 )
剥离模块 型号 5114/5116
标签宽度 :
Hermes+4: 剥离模块 25 - 114 mm
Hermes+6: 剥离模块 50 - 174 mm
标签高度 :
剥离模块 : 25 - 250 mm
自条码打印机座以下可贴标距離:
80 mm (剥離模块 )
备注： 以上产品资料可能包含技术上不准确的地方，请联系我们。Geeren是紫元公司的注册商标，所有其它商标归属各自所有者。
